KONFIGURASI VOIP VLAN-CISCO PACKET TRACER

 NAMA    : DENIS FAUZAN

KELAS    : XI TKJ A

• TOPOLOGY

• pertama buat lah topology seperti di atas gambar ini jika sudah. lanjut nyalakan voip




• jika semuanya sudah ternyalakan semua maka lanut. kita setting pas switch kita pilih menu CLI pada switch






• kalau sudah kita konfigurasi vlan nya  membuat nama pada switch dan vlan nya Management, Data, Voice


• terus kita tambahkan ip pada interfae vlan 30 dan tambahkan gateway dan sekalian setting mode trunk dengan switcphort ke vlan 30


• Jika sudah kita akan tambahkan interface dan setting switchport ke access vlan 20 dan voice vlan 24


• untuk konfigurasi switch cuman sampai disini aja dan lanjut kita setting router. buat konfigurasi di menu CLI pada router


• awal kita setting hostname dan router dengan perintah no sh mengaktifkan sebuah interface atau antarmuka yang sebelumnya telah dinonaktifkan


• lalu kita setting ip interface dengan enqpsulation pada fa0/0.20 dan kita tambahkan IP.




• terus kita setting juga untuk interface  fa0/0.24 nya dan berikan IP


• Setting interface fa0/0.30 dan berikan ip


• Selanjutnya kita setting DHCP Pool nya DHCP (Dynamic Host Configuration Protocol) untuk mengelola dan mengalokasikan alamat IP secara otomatis ke perangkat yang terhubung ke jaringan. Dengan menggunakan pool DHCP


• kita setting dhcp pool pada voice dengan seperti ini


•  lalu konfigurasi telphony service dengan max nya 3lalu berikan port nya sebagi contoh 2000


• maka kanjut ke setting tiap-tiap Phone nya dan memberikan nomer








• lalu kita setting pc0 dengan DHCP tidak menggunakan static. Jika sudah mendapat IP secara otomatis maka konfigurasi kita sudah berhasil.





• Selanjutnya kita cek status nya dengan menggunakan perintah sh run

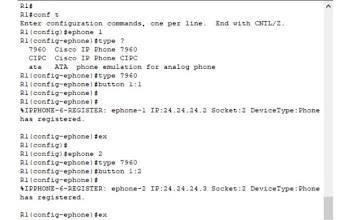

• terus kita berikan type dan button siap-siap phone seperti ini


• terus melakukan test telphone antar phone dengan cara masuk ke GUI seperti di bawah ini, dan pastikan statusnya Conneted seperti di bawah ini


• lanjut kita ping antar pc seperti ini dan pastikan status TTL


_____________________________________________________

sekian terima kasih maaf jika ada yang salah mohon di maaf kan.
