INSTALASI PNET LAB REMOTE SERVER

 INSTALASI PNETLAB SEKALIGUS REMOTE SERVER

    Pertama yang harus di siapkan adalah PC/Komputer, File PNETLab, VMWare, PuTTY sebagai alat untuk melakukan remote ssh, jika semua sudah di lengkapi selanjutnya melakukan instalasi simak pembahasanya di bawah ini.

Nama    : Denis Fauzan

Kelas    : XI TKJ A

Instalasi PNETLAB

1. Pertama klik kanan pada mous di file PNET nya lalu pilih open with lalu pilih yang VMWare setelah

    itu akan muncul menu di mana kita memasukan Nama dan File instalasi nya.

2. Jika muncul peringatan tidak perlu panik, cukup klik ok dan edit memory dan processor yang awal nya 8GB sama 4GB turunkan menjadi 2GB seperti gambar di bawah ini.

3. Setelah sudah di edit klik OK dan jalankan seperti gambar di bawah ini.

4. Jika sudah maka otomatis menu cli untuk login gunakan username dan password root dan pnet seperti di bawah ini.

5. Buatlah password yang dapat di ingat dengan mudah sebagai contoh saya menggunakan denis123

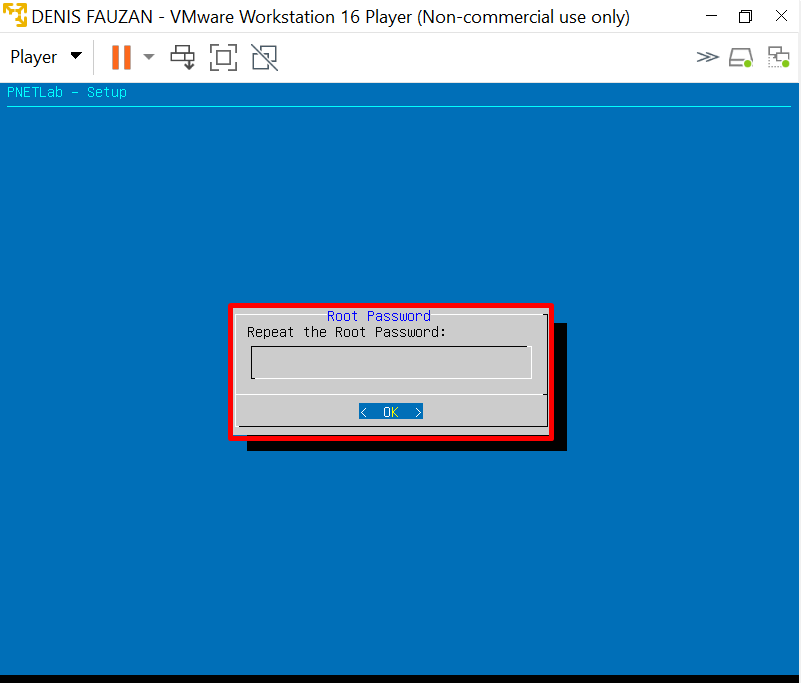

6. Jika sudah tekan enter dan akan di minta untuk memasukan password kembali.

7. Selanjutnya adalah memasukan DNS Domain Name sebagai contoh saya memasukan DNS, rumahngoprek.net seperti di bawah ini.

8. Jika sudah maka selanjutnya adalah setting DHCP mau static atau dynamic untuk ini saya menggunakan DHCP saja tidak menggunakan static.

9. NTP server di bagain ini saya tidak melakukan apapun atau saya buat default selanjutnya tekan enter.

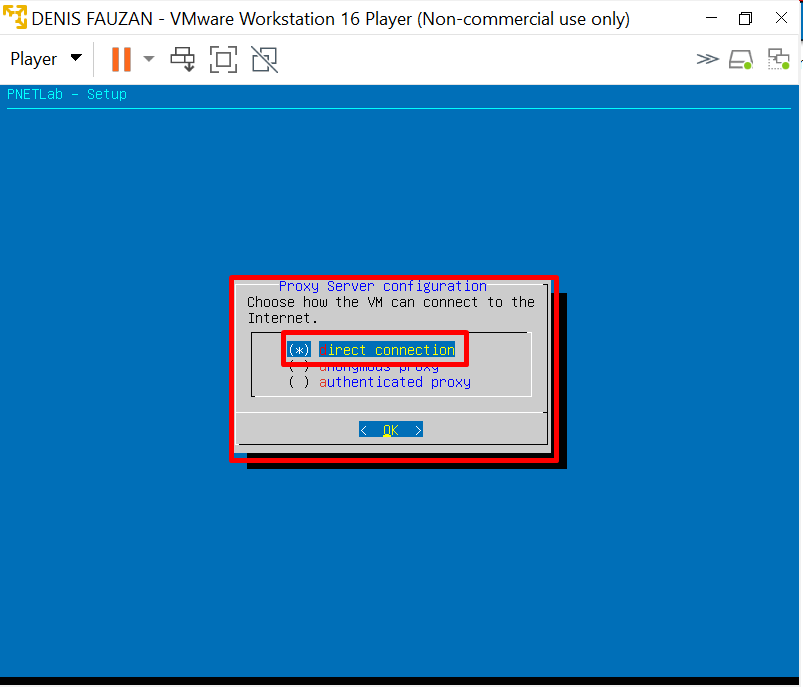

10. Selanjutnya adalah setting proxy di bagain ini saya memilih direct connection seperti di bawah ini.

11. Sampai di tahap ini sudah selesai untuk instalasi nya untuk login gunakan username root dan password nya yang sudah di buat sebelumnya yaitu denis123

Membuat server di PNETLAB

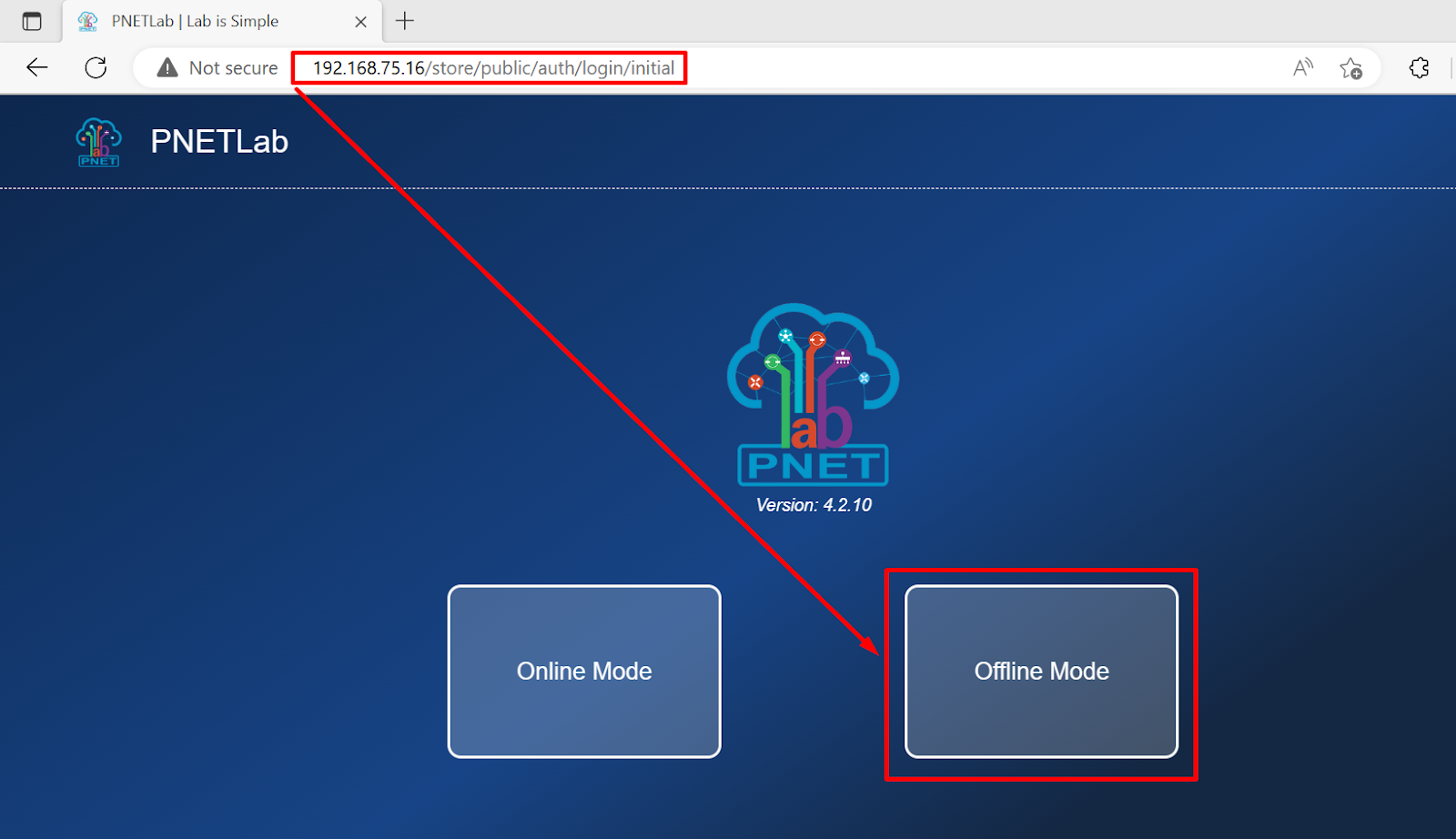

1. Buka alamat IP Yang didapat dari VMWare lalu ketikan di browser dan pilih Offline Mode seperti di bawah ini.

2. Login dengan username admin dan password pnet lalu masukan autentikasi dan login.

3. Selanjutnya pilih menu Device untuk menginstal ubuntu server.

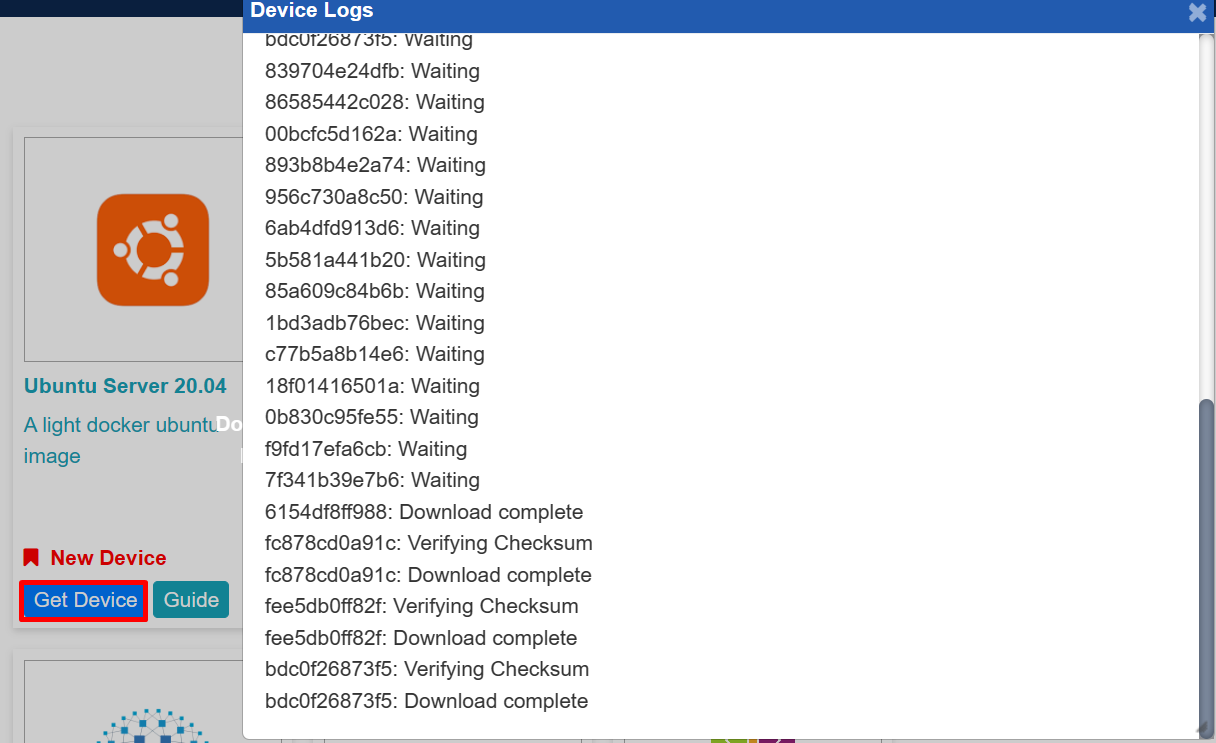

4. Setelah itu klik ubuntu server dan click Get Device dan tunggu sampai proses nya sudah selesai.

5. Jika sudah selanjutnya adalah membuat lab baru dengan pergi ke menu Main dan klik logo yang berbentu kertas.

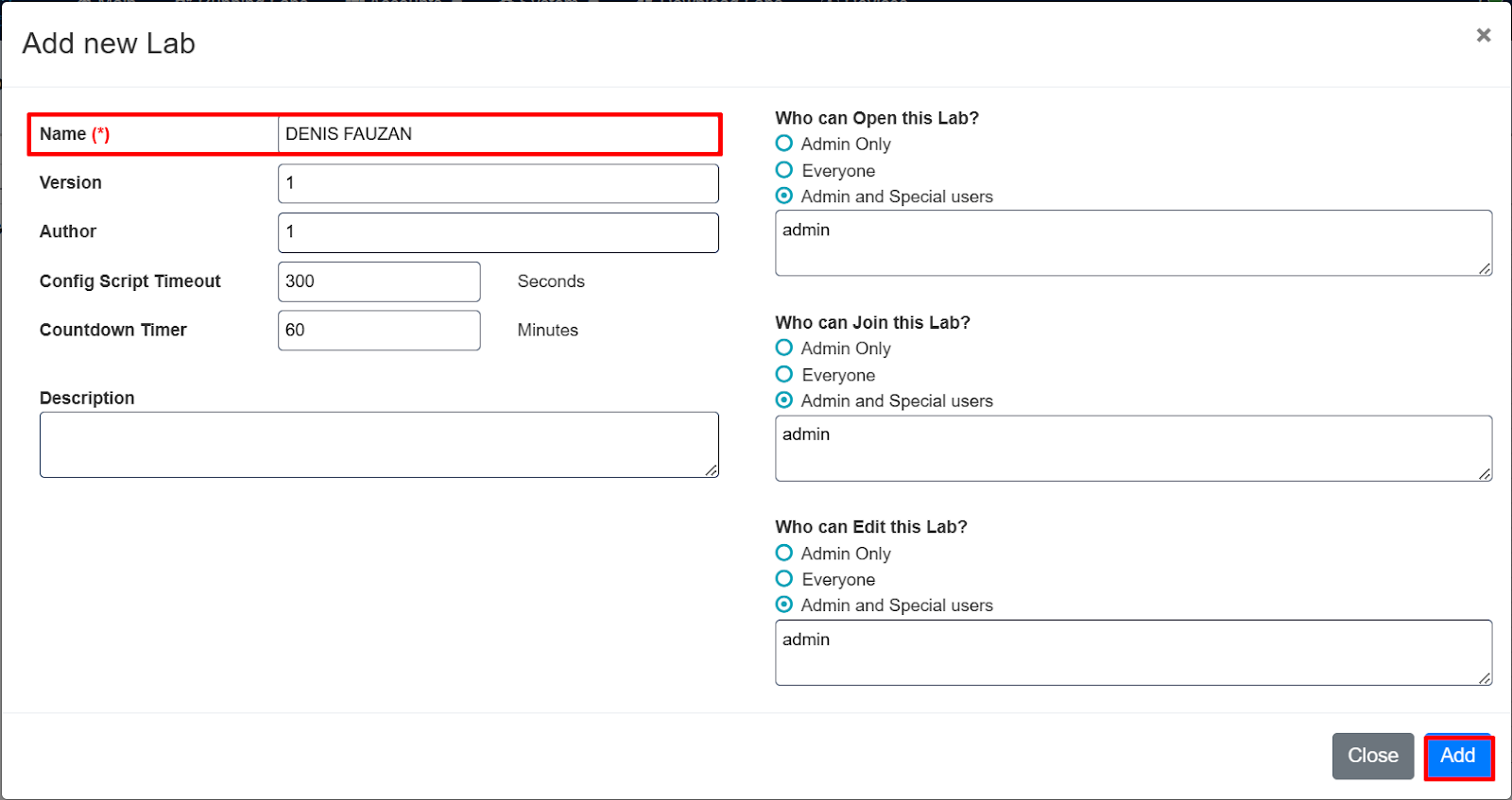

6. Dibagaian Add new Lab saya hanya mengubah bagian Name lalu klik Add

7. Jika sudah maka akan tampil halaman kosong lalu klik kanan dan pilih node kita akan membuat server di dalammnya seperti gambar di bawah ini.

8. Setelah itu akan muncul menu baru lalu pilih yang Docker.io

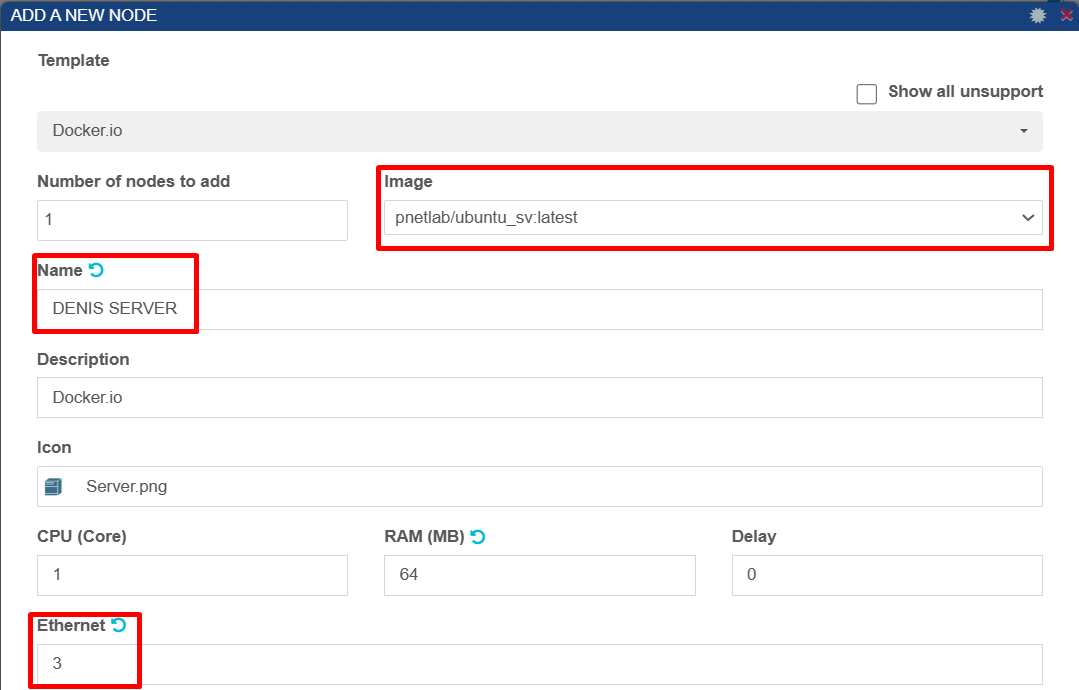

9. Jika sudah maka akan tampil menu baru, di bagaian ini kita pilih image nya pnetlab/ubuntu_sv:latest dan berikan nama opsional saya menggunakan DENIS SERVER dan bagian Ethernet ubah menjadi 3

10. Setelah itu kita akan berikan ip pada Eth1, Eth2 untuk mengisi IP perlu di perhatikan untuk mengisi     Prefix nya

11. Selanjutnua kita berikan DNS, karena ini untuk belajar maka saya menggunakan DNS Google yaitu     8.8.8.8

12. Default Route kita isi gateway yang berada di laptop yang sudah terkoneksi dengan internet.

13. Untuk primary console pilih Telnet dan Secondary kita pilih SSH pada bagaian ini yang perlu kita     perhatikan karena akan di gunakan untuk meremote dengan 3 metode di atas. Jika semua sudah di         setting maka klik ok atau save.

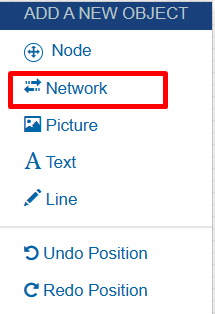

14. Selanjunya adalah membuat internetnya dengan klik kanan lalu pilih Network dan untuk name type nya ubah seperti gambar di bawah ini.

15. Selanjutnya adalah membuat switch nya dengan klik kanan lalu pilih Network dan type nya rubah ke bridge dan icon nya ubah ke switch lalu klik save.

16. Selanjutnya adalah membuat  Virual PC nya untuk cara nya klik kanan lalu pilih node

17. Jika sudah maka akan tampil menu baru dan klik yang Virtual PC (VPCS)

18. Setelah itu ubah Number of Nodes menjadi 2 dan ubah name nya menjadi PC lalu klik save/ok.

19. Jika sudah semua maka tahap selanjutnya adalah menghubungkan semua perangkat dengan mengarahkan mouse ke perangkat lalu tarik kabel dan akan muncul menu seperti di bawah ini.

20. Selanjutnya mengubungkan server ke switch seperti gambar di bawah ini.

21. Selanjunya menghubungkan switch ke masing-masing PC seperti gambar di bawah ini.

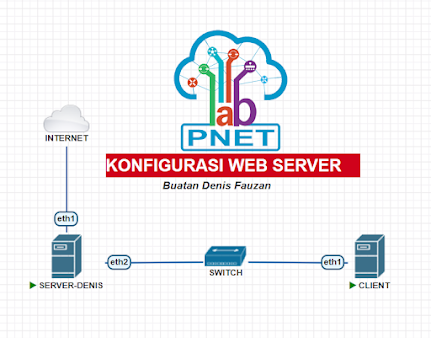

Hasil Topologi Jaringan

Remote Menggunakan PuTTY

1. Nyalakan server dengan mengarahkan kursor ke server lalu klik icon start dan nyalakan juga masing-masing PC.

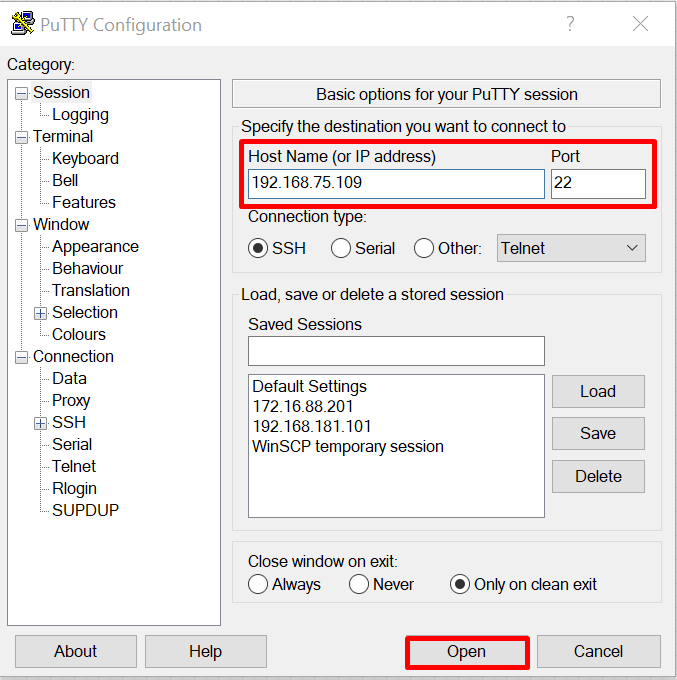

2. Setelah itu buka aplikasi PuTTY dan masukan IP Address eth1 pada server ke putty dan klik open.

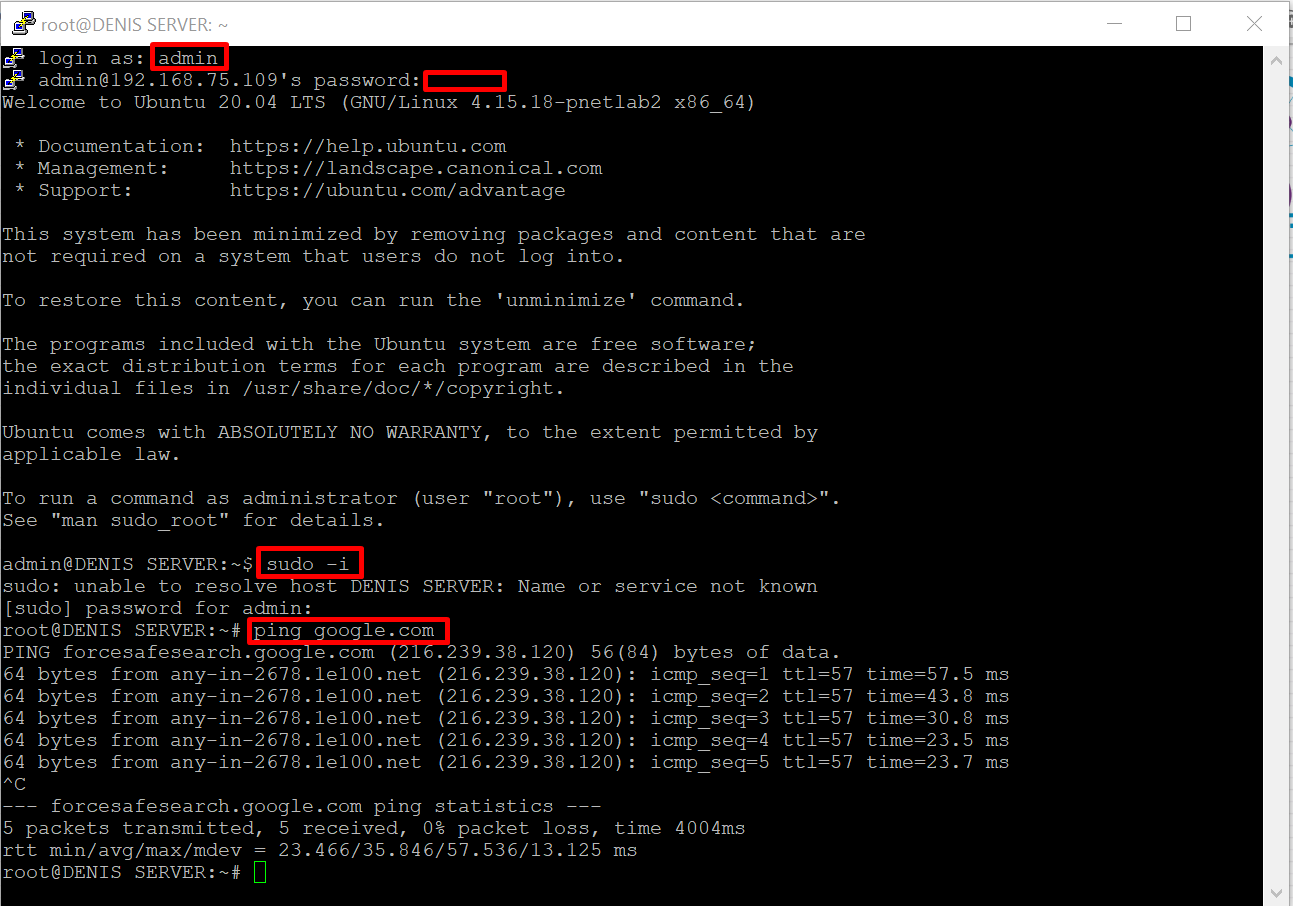

3. Jika ada menu informasi klik Accept dan masukan username dan password adalah admin lalu gunakan sudo -i untuk menjadi super user dan masukan password nya yaitu admin, dan coba melakukan ping ke google apakah sudah terkoneksi dengan internet.

4. Selanjutnya adalah mengupdate paket dengan menggunakan apt update lalu tekan enter.

Remote Menggunakan CMD

Untuk melakukan remote dengan CMD menggunakan perintah ssh admin@192.168.75.109 yaitu IP pada server yang sudah di buat sebelumnya.

Remote Menggunakan Telnet

Untuk remote menggunakan telnet masuk ke CMD lalu ketikan telnet 192.168.75.109 hanya seperti itu selanjutnya login dengan username dan password yaitu admin
